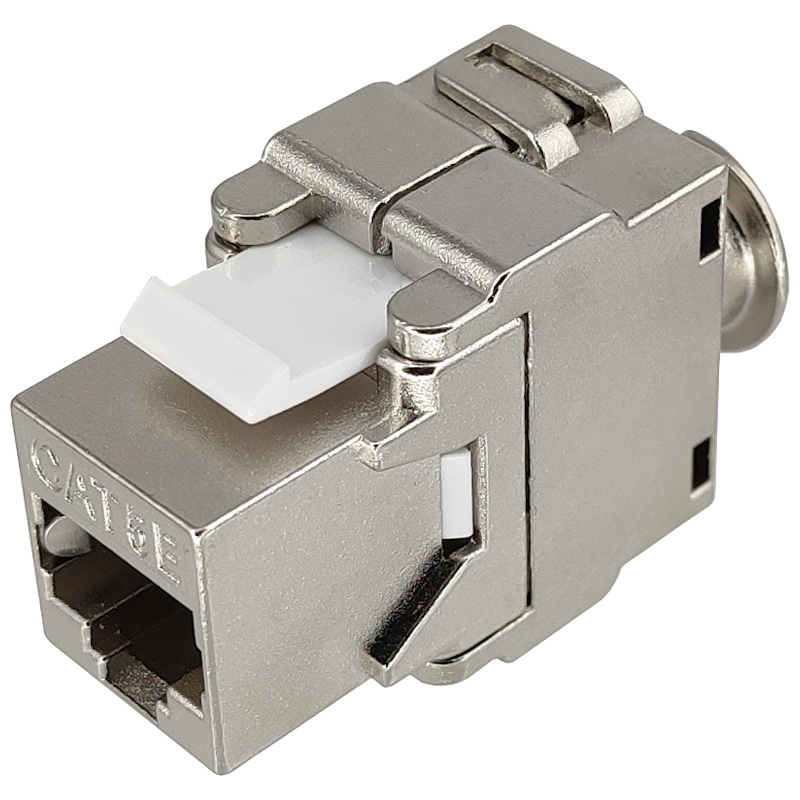

Beznarzędziowy moduł keystone Base Link BL-MKS5EBTI jest przeznaczony do budowy ekranowanych gniazd abonenckich oraz punktów krosowych w instalacjach zgodnych z ANSI/TIA/EIA 568 kat.5e oraz ISO/IEC 11801 i EN 50173 klasy D. Uniwersalne mocowanie pozwala na łatwy montaż zarówno w panelach krosowych, jak i w puszkach naściennych / podłogowych.
Specjalnie opracowany kształt prowadnicy kabla zapewnia jego minimalny rozplot. Złącza szczelinowe posiadają kolorowe kodowanie ułatwiające prawidłową instalację w sekwencjach 568A lub 568B. Do prawidłowej instalacji BL-MKS5EBTI nie jest wymagane użycie narzędzi uderzeniowych.
Dzięki wysokiej jakości komponentom wykorzystanym w procesie produkcji, moduły keystone Base Link oferują bardzo dobre parametry transmisyjne oraz mechaniczne.
| Producent | Base Link |
|---|---|
| Kod EAN | 5903689626552 |
| Kod produktu | 2655 |
| Typ | Keystone |
| Kategoria / klasa | 5e / klasa D |
| Ekranowanie | Tak |
| Pasmo pracy | 100MHz |
| Rodzaj | beznarzędziowy |
| Złącze krawędziowe | IDC110 |
| Schemat połączeń | EIA/TIA 568A, EIA/TIA 568B |
| Materiał kontaktu | fosforobrąz, platerowanie złotem |
| Max. prąd | 1,5A |
| Max. napięcie | 150V |
| Oporność styków | 20mΩ |
| Rezystancja izolacji | 500MΩ |
| Wytrzymałość dielektryczna | 1000V AC RMS, 60Hz/1min |
