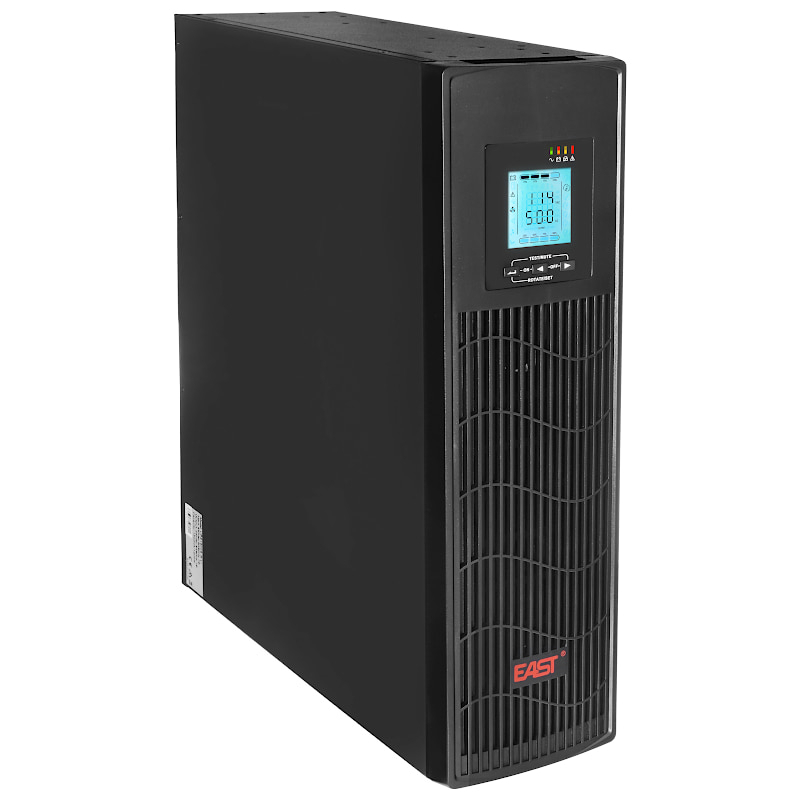

EAST UPS UPS1500S-RT-LI to zasilacz awaryjny typu line interactive wyposażony w układ generujący na wyjściu zasilanie o czystym przebiegu sinusoidalnym. Urządzenie posiada duży wyświetlacz LCD dostarczający najważniejszych informacji o stanie systemu. W tylnej ścianie obudowy UPS'a umiejscowiono gniazda zasilające i przyłącza komunikacyjne. UPS 2000S RT LI pozwala na podłączenie urządzeń elektrycznych wykorzystujących zarówno przewody z wtykami w standardzie Schuko oraz IEC C13. Port USB wykorzystać można do podłączenia zasilacza do komputera i zarządzania nim z poziomu aplikacji UPSmart. Zlokalizowane w tym samym miejscu zabezpieczenie przeciwprzepięciowe RJ45 umożliwia dodatkową filtrację sieci i zabezpieczenie urządzeń przed przepięciami. Wbudowane akumulatory w technologii AGM zapewniają natychmiastowe zasilanie awaryjne w sytuacji zaniku zewnętrznej sieci elektrycznej. UPS współpracuje z zasilaczami komputerowymi wyposażonymi w aktywny układ poprawy współczynnika mocy APFC.
Na tabeli poniżej przedstawiono czas pracy jednostki UPS w oparciu o określoną wartość zapotrzebowania na energię. Rzeczywiste wyniki, z uwagi na charakterystykę obciążenia oraz poziom naładowania akumulatorów, mogą być różne od zaprezentowanych.
| Tabela podtrzymania zasilania (obciążenie / minuty) | |||||||||
| MODEL | 100W | 200W | 300W | 400W | 500W | 600W | 800W | 1000W | 1200W |
| UPS UPS1500S-RT-LI | 41 | 22 | 15 | 9 | 6,5 | 4 | 2 | 42sek | 30sek |
Zasilacz funkcjonuje w oparciu o technologię line interactive. UPS'y skonstruowane według tej topologii zapewniają w czasie zaniku napięcia szybkie przełączenie na zasilanie z falownika, który jest zsynchronizowany z siecią zasilającą. Falownik jest podłączony równolegle do napięcia zasilania, dokonując ładowania baterii akumulatorów. Zasilacze tego typu charakteryzują się wysoką sprawnością (mają niższe straty cieplne). Zasilacze UPS line-interactive są najczęściej stosowane do zabezpieczania takich elementów systemu teleinformatycznego, jak serwery, wysoko wydajne stacje robocze i inne bardziej istotne punkty systemu teleinformatycznego.
Zasilacz awaryjny został wyposażony w dwie funkcje: zimny start oraz AVR. Pierwsza z nich umożliwia wymuszenie pracy akumulatora bez podłączenia UPS do sieci zasilającej. Opcja ta jest bardzo przydatna, gdy nie ma prądu a jest potrzeba wysłania e-mail'a bądź zgranie danych na pamięć przenośną. Funkcja AVR jest to system automatycznej regulacji napięcia, pozwala on na maksymalne wydłużenie czasu pracy z baterią oraz umożliwia pracę przy skokach napięcia w warunkach podwyższonego lub obniżonego napięcia bez nadmiernego, niepotrzebnego zużycia baterii.
Zasilacz współpracuje z komputerami wyposażonymi w zasilacze z aktywnym układem poprawy współczynnika mocy (APFC). Nowoczesna architektura oraz inteligentna funkcjonalność UPS'a zapewnia bezawaryjną pracę nie tylko zw urządzeniami charakteryzującymi się dostępnością aktywnych filtrów korygujących, ale również odznaczających się zmiennym poziomem zapotrzebowania na energię elektryczną. Precyzyjna analiza i poprawa jakości transmitowanego zasilania oraz błyskawiczny czas reakcji naw zmiany zapewniają harmonijną adaptację zasilacza do aktualnego stanu sieci energetycznej. Zasilacze UPS z obsługą aktywnego PFC to gwarancja ciągłej, efektywnej iw bezpiecznej pracy ochranianych urządzeń.
Zasilacz wyposażony został w przejrzysty ekran LCD, który umożliwia wyświetlanie niezbędnych informacji o zasilaczu w bardzo w przystępnej formie. Z pomocą interfejsu użytkownik w prosty sposób może odczytać stan naładowania baterii, częstotliwości pracy urządzenia, czy wartość napięcia wyjściowego. Na wyświetlaczu umieszczono również czytelne ikonki symbolizujące komunikaty awaryjne lub ogólnoinformacyjne.
W tylnej ścianie obudowy zasilacza umiejscowione zostały gniazda do podłączenia urządzeń elektrycznych, elektronicznych oraz port USB i zabezpieczenie RJ45. Interfejs USB umożliwia zestawienie UPS'a z komputerem, dzięki temu rozwiązaniu użytkownik może skonfigurować ustawienia zasilacza do własnych potrzeb. Drugie rozwiązanie, czyli RJ45 zabezpiecza urządzenia sieciowe przed przepięciami, ta koncepcja została stworzona z myślą o kompleksowej ochronie przed uszkodzeniami elementów struktur ethernetowych. Za pracę na baterii odpowiedzialny jest akumulator w technologii AGM. Modernizacja i wymiana ogniw jest szybka, łatwa i można wykonać ją samodzielnie.
W przypadku przerwy lub zakłóceń w dostawie energii elektrycznej zasilacz UPS przełącza się na pracę zw akumulatora. Całkowity czas podtrzymania napięcia zależny jest od obciążenia zasilacza oraz pojemności akumulatora. Na tabeli poniżej przedstawiono czas pracy jednostki UPS w oparciu o określoną wartość zapotrzebowania na energię. Rzeczywiste wyniki, z uwagi na charakterystykę obciążenia oraz poziom naładowania akumulatorów, mogą być różne od zaprezentowanych.
Nadzór, kontrolę i aktywne powiadamianie o aktualnym stanie technicznym urządzenia realizuje dedykowane oprogramowanie do zasilacza UPSmart. Przy wykorzystaniu aplikacji możliwe jest nie tylko dokładne monitorowanie całości parametrów i bieżące zarządzanie funkcjonalnością zasilacza, ale także zautomatyzowanie sposobu działania urządzenia w razie wystąpienia określonych sytuacji. Realna jest zarówno inicjacja predefiniowanych działań, jak również równoczesna notyfikacja użytkowników w formie alertów tekstowych oraz osobnych wiadomości e-mail. Synchronizacja zasilacza z komputerem odbywa się przy użyciu portu RS232 lub interfejsu USB. Oprogramowanie UPS Smart to precyzyjna analiza zasilania, wszechstronna funkcjonalność i czytelna forma graficzna. Możliwość personalizacji ustawień znacząco zwiększa komfort pracy z UPS'em i usprawnia system bezpieczeństwa zasilanych urządzeń.
| Producent | East |
|---|---|
| Kod EAN | 5904194150846 |
| Kod produktu | 4077 |
| Typ obudowy | rack 19" / stacjonarna |
| Moc wyjściowa pozorna | 1,5 kVA |
| Moc wyjściowa czynna | 1200 W |
| Czas podtrzymania przy obciążeniu 100% | 30 sekund |
| Czas podtrzymania przy obciążeniu 50% | 4 minuty |
| Akumulatory | 18Ah / 9Ah x 2 |
| Czas ładowania akumulatorów | do 8h |
| Gniazda wyjściowe | 3x Schuko + 3x UPS |
| Topologia | line-interactive |
| Wyposażenie | AVR - układ stabilizacji napięcia podnoszonego skokowo na wyjściu zasilacza przy obniżonym napięciu w sieci zasilającej, RST - układ zimnego startu umożliwiający uruchomienie zasilacza przy braku napięcia w sieci zasilającej, COM - złącze do komunikacji szeregowej z galwaniczną separacją sygnałów elektrycznych, TEL - układ filtra modemowego zabezpieczający urządzenia telekomunikacyjne przed przepięciami w linii telefonicznej, KF - układ umożliwiający ochronę zasilania urządzeń innych niż komputery - np. kas fiskalnych, central telefonicznych, telefaksów, modemów, sprzętu audio-video, urządzeń automatyki itp. |
| Wymiary | 440 x 132 x 410mm (3U) |
| Waga | 17kg |
| Zabezpieczenia UPS-a | elektroniczne + bezpiecznik topikowy, ogranicznik prądu wyjściowego, filtr przeciwzakłóceniowy: EMI/RFI, wyłącznik EPO |
| Fazy we/wy | b/d |
| Napięcie wejściowe | 230 V |
| Napięcie wyjściowe | 230 V |
| Częstotliwość napięcia wejściowego | 50/60 Hz |
| Częstotliwość napięcia wyjściowego | 50/60 Hz |
| Kształt napięcia wyjściowego - praca z sieci | sinus |
| Kształt napięcia wyjściowego - praca z akumulatora | sinus |
| Próg przełączenia z pracy sieciowej na akumulatorową | b/d |
| Próg przełączenia z pracy akumulatorowej na sieciową | b/d |
| Czas przełączenia z pracy sieciowej na akumulatorową | ≤ 10ms |
| Czas przełączenia z pracy akumulatorowej na sieciową | ≤ 10ms |
