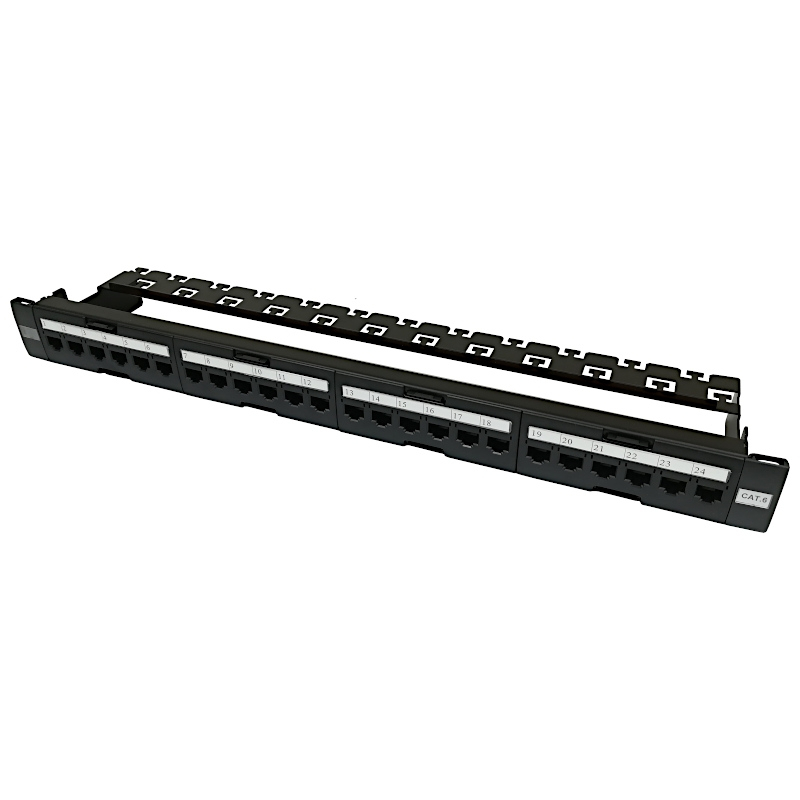

Base Link BL-PPU1924P1-6BM to 24-portowy nieekranowany, beznarzędziowy patch panel kategorii 6 o wysokości 1U, zaprojektowany do montażu w szafach rack 19".
Przeznaczony do pracy w instalacjach teleinformatycznych, które nie są narażone na działanie zakłóceń elektromagnetycznych. Demontowalna półka kablowa pozwala na wygodne organizowanie i mocowanie kabli za pomocą opasek samozaciskowych oraz redukcję obciążeń w wiązkach kablowych.
Patch panel podzielony na cztery moduły 6-cio gniazdowe. Moduły są niezależne i każdy jest demontowalny. Obudowa gniazd została zaprojektowana tak, aby zapewnić minimalny rozplot żył w trakcie instalacji, w celu zachowania wysokich parametrów transmisyjnych. Złącza szczelinowe posiadają kolorowe oznaczenia w standardzie ANSI/EIA/TIA 568A/B ułatwiające prawidłowe ułożenie żył. Odpowiedni kształt elementu dociskowego oraz zatrzaskowy mechanizm znajdujący się w obudowie zapewniają solidne połączenie i zapobiegają przypadkowego wypięciu żył ze złącza krawędziowego.
Montaż beznarzędziowy sprawia, iż nie są wymagane dodatkowe narzędzia uderzeniowe, co upraszcza i przyspiesza montaż.
Każdy z portów posiada własną numerację. Każdy punkt krosowy jest wyposażony w pole opisowe, ułatwiające oznaczanie portów.
| Producent | Base Link |
|---|---|
| Kod EAN | 5903689630672 |
| Kod produktu | 3067 |
| Standard (cale) | 19'' |
| Liczba portów | 24 |
| Typ portów | RJ-45 beznarzędziowe |
| Kategoria / klasa | 6 / klasa E |
| Kolor | czarny |
| Pasmo pracy | 250MHz |
| Ekranowanie | Nie |
| Złącze krawędziowe | IDC110 |
| Schemat połączeń | EIA/TIA 568A, EIA/TIA 568B |
| Trwałość złącz krawędziowych | >200 cykli |
| Trwałość złącz RJ-45 | >700 cykli |
| Materiał kontaktu | fosforobrąz, platerowanie złotem |
| Max. prąd | 1,5A |
| Max. napięcie | 150V |
| Oporność styków | 20mΩ |
| Rezystancja izolacji | 500MΩ |
| Wytrzymałość dielektryczna | 1000V AC RMS, 60Hz/1min |
