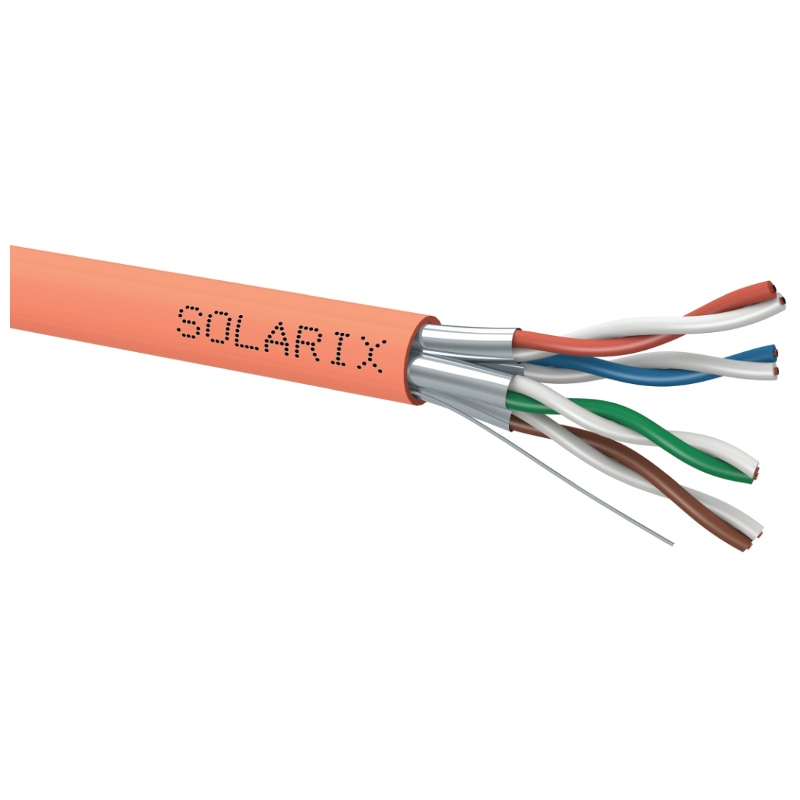

Kabel instalacyjny kat.6a Solarix SXKD-6A-STP-LSOH-B2ca to wysokiej jakości czteroparowy kabel ekranowany typu skrętka. Każda para w kablu jest owinięta folią aluminiową. Kable przewyższają parametrami wymagania norm ANSI/TIA/EIA 568 i ISO/IEC 110801 dla klasy Ea, zapewniając pasmo do 500 MHz.
Kabel instalacyjny kat.6A Solarix SXKD-6A-STP-LSOH-B2ca to wysokiej jakości czteroparowy kabel ekranowany typu skrętka. Każda para w kablu jest owinięta folią aluminiową. Kable przewyższają parametrami wymagania norm ANSI/TIA/EIA 568 i ISO/IEC 110801 dla klasy Ea, zapewniając pasmo do 500 MHz.
Żyły kabla są wykonane z bardzo wysokiej jakości drutu miedzianego o grubości AWG23 w izolacji polietylenowej. Powłoka zewnętrzna spełnia wymagania ochrony przeciwpożarowej - nie podtrzymuje ognia, posiada ograniczone wydzielanie dymu i brak zawartości szkodliwych halogenków (LS0H).
Cechy produkty:
Wysokiej jakości ekranowany kabel instalacyjny kategorii 6A/klasy EA
Zaprojektowany do niezawodnej pracy z dużą prędkością w standardzie 10GBASE-T
Konstrukcja kabla to U/FTP
Wysoka odporność na przesłuchy obcych dzięki konstrukcji PiMF (Alien CrossTalk)
Typ płaszcza: LSOH o klasie reakcji na ogień B2ca-s1a,d1,a1
Żyły kabla wykonane są z wysokiej jakości drutu miedzianego o czystości 99,97 %
Kabel spełnia wymagania międzynarodowych norm ISO/IEC 11801, EN 50173 i ANSI/TIA 568.2-D.
Kabel jest testowany przez niezależne laboratorium badawcze FORCE TECHNOLOGY w programie certyfikacji EC VERIFIED na poziomie komponentów, a w przypadku CPR (rozporządzenie UE 305/2011) w systemie oceny wydajności AVCP 1+
Klasyfikacja przeciwpożarowa:
Klasa reakcji na ogień: B2ca-s1a,d1,a1
System oceny skuteczności działania: AVCP 1+
Jednostka notyfikowana: 0200 FORCE CERTIFICATION A/S
Numer deklaracji właściwości użytkowych: M307-SXKD-6A-STP-LSOH-B2ca-01
Typ płaszcza: LSOH
Normy dotyczące płaszcza: EN 60332-1-1, EN 60332-1-2, EN 60754-2, EN 61034-1, EN 61034-2, EN 50575
Parametry fizyczne:
Konstrukcja: U/FTP
Liczba par w kablu: 4
Kolory w parach: pomarańczowy, niebieski, zielony, brązowy
Ekranowanie: PiMF (każda para ekranowana oddzielną folią)
Materiał folii ekranującej: Al/Mylar
Typ i rozmiar przewodu: drut miedziany ø 0,56 mm ± 0,005 mm (AWG 23)
Izolacja żył roboczych: skin-foam-skin PE
Średnica żyły z izolacją: 1,33 mm ± 0,05 mm
Materiał przewodnika: miedź o czystości 99,97 %
Grubość płaszcza: 0,70 mm ± 0,05 mm
Kolor płaszcza: pomarańczowy RAL 2003
Średnica kabla: 7,6 mm ± 0,5 mm
Przewód uziemienia: drut miedziany ocynowany ø 0,45 mm ± 0,005 mm
Masa kabla netto: 55,4 kg/km
Parametry elektryczne:
NVP: 75%
Opóźnienie sygnału: 480 ns/100 m
Opóźnienie różnicowe: ≤ 45 ns/100 m
Wytrzymałość dielektryczna: 1 kV DC lub 0,7 kV AC przez 1 min, lub 2,5 kV DC lub 1,7 kV AC przez 2 s
Rezystancja izolacji: ≥ 5 000 MΩ x km
Nierównowaga rezystancji: ≤ 2 %
Obsługiwane PoE:
802.3af
802.3at
802.3bt
802.3bt
Typ PoE
Typ 1
Typ 2
Typ 3
Typ 4
Maksymalny prąd zasilania na parę
350 mA
600 mA
600 mA
960 mA
Liczba zasilanych par
2
2
4
4
Obsługa PoE dla kabla
SXKD-6A-STP-LSOH-B2ca
TAK
TAK
TAK
TAK
Kable instalacyjne Solarix z klasą odporności ogniowej B2ca-s1,d1,a1 i osłoną LSOHFR spełniają następujące normy:
A) Kwasowość spalin powstałych przy spalaniu IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity
PN EN 60754-2: Badanie gazów wydzielających się podczas spalania materiałów pobranych z kabli i przewodów -- Część 2: Oznaczanie kwasowości (przez pomiar pH) i konduktywności
B) Gęstość dymu IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements
PN EN 61034-2: Pomiar gęstości dymu podczas spalania kabli w określonych warunkach - Część 2: Metoda badania i wymagania
C) Niepalność / rozprzestrzenianie się płomienia w jednej izolacji kabla
IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame
PN EN 60332-1-2: Testy kabli elektrycznych światłowodowych w warunkach pożaru - Część 1-2: Test na pionowe rozprzestrzenianie się płomienia po kablu lub przewodach z jednej izolacji - procedura 1 kW
D) Rozporządzenie nr 305/2011 (tzw. CPR) PN EN 50575:2014 z dodatkiem A1:2016: Kable i przewody elektroenergetyczne, sterownicze i telekomunikacyjne -- Kable i przewody do zastosowań ogólnych w obiektach budowlanych o określonej klasie odporności pożarowej
