Kabel instalacyjny S/STP kat.7 LSOH-FR B2ca, 500m (Solarix SXKD-7-SSTP-LSOHFR-B2ca)

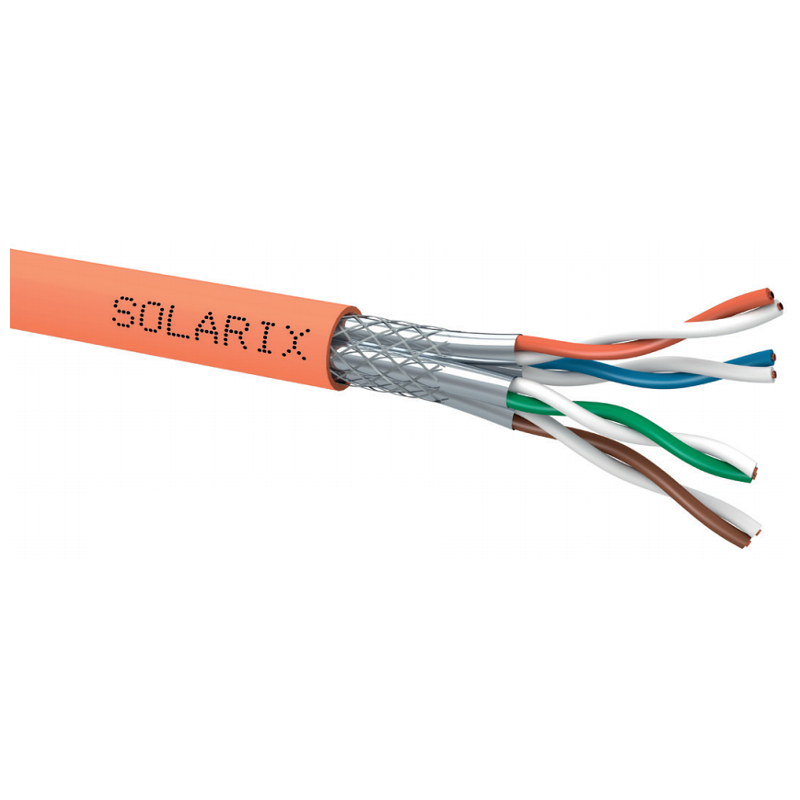

Kabel instalacyjny kat.7 Solarix SXKD-7-SSTP-LSOH to wysokiej jakości czteroparowy kabel typu skrętka z podwójnym ekranowaniem. Każda para jest owinięta folią aluminiową, dodatkowo wszystkie pary są oplecione siatką ekranującą. Kable przewyższają parametrami wymagania normy ISO/IEC 11801 i EN 50173 dla klasy F, zapewniając pasmo do 1000 MHz.

Żyły kabla są wykonane z bardzo wysokiej jakości drutu miedzianego o grubości AWG23 w izolacji polietylenowej. Powłoka zewnętrzna spełnia wymagania ochrony przeciwpożarowej - nie podtrzymuje ognia, posiada ograniczone wydzielanie dymu i brak zawartości szkodliwych halogenków (LS0H-FR). Kabel został przetestowany przez jednostkę notyfikowaną w systemie oceny i weryfikacji 1+ (AVCP 1+) zgodnie z rozporządzeniem UE nr 305/2011 (CPR).

Wysoka jakość oraz parametry kabli Solarix kat.7 sprawiają, iż idealnie nadają się one do budowania sieci 10 Gigabit Ethernet.

Cechy produkty:

• Wysokiej jakości podwójnie ekranowany kabel instalacyjny kategorii 7/klasy F testowany do 1 000 MHz
• Zaprojektowany do niezawodnej pracy z dużą prędkością w standardzie 10GBASE-T
• Konstrukcja kabla to S/STP
• Wysoka odporność na przesłuchy (Alien CrossTalk) dzięki podwójnemu ekranowaniu
• Typ płaszcza: LSOHFR o klasie reakcji na ogień B2ca-s1,d1,a1
• Kabel spełnia również normy EN 60332-3-22 i EN 60332-3-24 – tj. badania pionowego rozprzestrzeniania się płomienia na wiązkach kablowych
• Żyły kabla wykonane są z wysokiej jakości drutu miedzianego o czystości 99,97 %
• Kabel z łatwością spełnia wymagania międzynarodowych norm ISO/IEC 11801 a EN 50173
• W przypadku CPR (Rozporządzenie UE nr 305/2011) kabel jest testowany przez niezależne laboratorium FORCE CERTIFICATION A/S w systemie oceny właściwości AVCP 1+

Klasyfikacja przeciwpożarowa:

• Klasa reakcji na ogień: B2ca-s1,d1,a1
• System oceny skuteczności działania: AVCP 1+
• Jednostka notyfikowana: 0200 FORCE CERTIFICATION A/S
• Numer deklaracji właściwości użytkowych: M403-SXKD-7-SSTP-LSOHFR-B2ca-01
• Typ płaszcza: LSOHFR
• Normy dotyczące płaszcza: EN 60332-1-1, EN 60332-1-2, EN 60332-3-22, EN 60332-3-24, EN 60754-2, EN 61034-1, EN 61034-2, EN 50575

Parametry fizyczne:

• Konstrukcja: S/STP
• Liczba par w kablu: 4
• Kolory w parach: pomarańczowy, niebieski, zielony, brązowy
• Ekranowanie: podwójne ekranowanie (folia wokół każdej pary i oplot)
• Materiał folii ekranującej: Al/Mylar
• Materiał oplotu: drut miedziany ocynowany ø 0,10 mm
• Gęstość oplotu: ≥ 30 %
• Typ i rozmiar przewodu: drut miedziany ø 0,57 mm ± 0,005 mm (AWG 23)
• Izolacja żył roboczych: skin-foam-skin PE
• Średnica żyły z izolacją: 1,33 mm ± 0,05 mm
• Materiał przewodnika: miedź o czystości 99,97 %
• Grubość płaszcza: 0,70 mm ± 0,05 mm
• Kolor płaszcza: pomarańczowy RAL 2003
• Średnica kabla: 7,8 mm ± 0,5 mm
• Masa kabla netto: 58 kg/km

Parametry elektryczne:

• NVP: 79%
• Opóźnienie sygnału: 480 ns/100 m
• Opóźnienie różnicowe: ≤ 25 ns/100 m
• Wytrzymałość dielektryczna: 1 kV DC lub 0,7 kV AC przez 1 min, lub 2,5 kV DC lub 1,7 kV AC przez 2 s
• Rezystancja izolacji: ≥ 5 000 MΩ x km
• Nierównowaga rezystancji: ≤ 2 %

Obsługiwane PoE:

Kable instalacyjne Solarix z klasą odporności ogniowej B2ca-s1,d1,a1 i osłoną LSOHFR spełniają następujące normy:

A) Kwasowość spalin powstałych przy spalaniu
IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity PN EN 60754-2: Badanie gazów wydzielających się podczas spalania materiałów pobranych z kabli i przewodów -- Część 2: Oznaczanie kwasowości (przez pomiar pH) i konduktywności

B) Gęstość dymu
IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements PN EN 61034-2: Pomiar gęstości dymu podczas spalania kabli w określonych warunkach - Część 2: Metoda badania i wymagania

C) Niepalność / rozprzestrzenianie się płomienia w jednej izolacji kabla IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame PN EN 60332-1-2: Testy kabli elektrycznych światłowodowych w warunkach pożaru - Część 1-2: Test na pionowe rozprzestrzenianie się płomienia po kablu lub przewodach z jednej izolacji - procedura 1 kW

D) Rozporządzenie nr 305/2011 (tzw. CPR)
PN EN 50575:2014 z dodatkiem A1:2016: Kable i przewody elektroenergetyczne, sterownicze i telekomunikacyjne -- Kable i przewody do zastosowań ogólnych w obiektach budowlanych o określonej klasie odporności pożarowej
