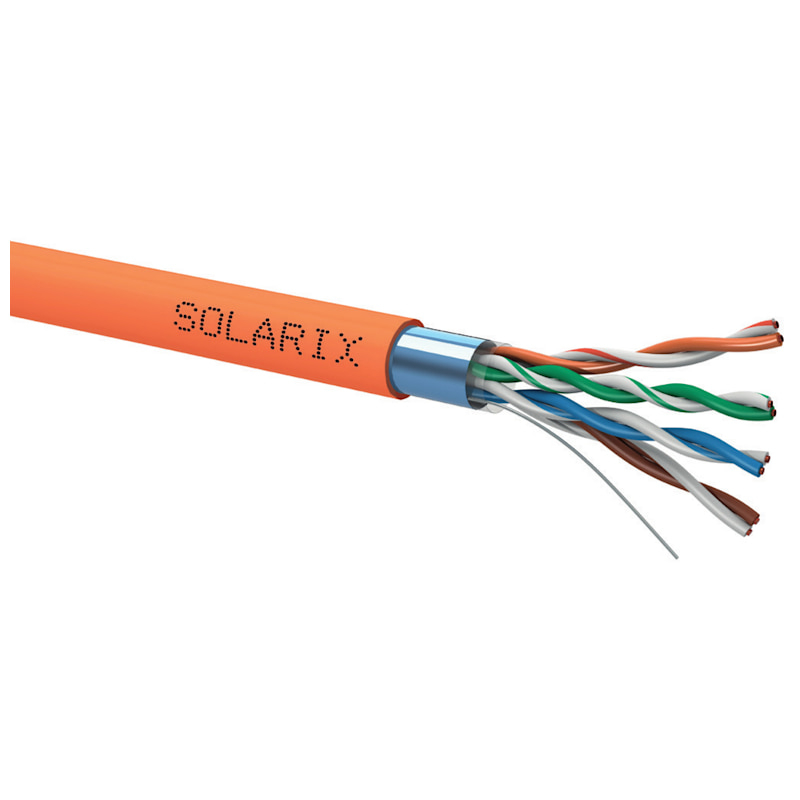

Kabel instalacyjny Solarix SXKD-5E-FTP-LSOHFR-B2ca to wysokiej jakości ekranowany czteroparowy kabel kategorii 5E z płaszczem LSOHFR i klasą odporności ogniowej B2ca-s1,d1,a1. Kabel Solarix jest zgodny z Rozporządzeniem UE 305/2011 (tzw CPR), testowane przez jednostkę notyfikowaną w ramach Systemu 1+ (AVCP 1+).

Przewody kabla wykonane są z wysokiej jakości drutu miedzianego o przekroju AWG 24. Kabel ten spełnia wymagania określone w Międzynarodowych Normach ANSI / TIA 568, ISO / IEC 11801 i EN 50173 dla kategorii przewodów kategorii 5E i klasy D, bez żadnych problemów, w tym wszystkich najnowszych dodatków. Podobnie jak inne kable Solarix, kabel SXKD-5E-FTP-LSOHFR-B2ca posiada oznaczenie co 1 metr w zakresie długości od 0 do 500 m.

Kabel jest dostarczany na drewnianej szpuli o dużej wytrzymałości, która zawiera wszystkie niezbędne informacje o produkcie tzn. kody kreskowe i partie produkcyjne. Kolor płaszcza kabla kategorii 5E to pomarańczowy RAL 2003.

Cechy produkty:

• Wysokiej jakości ekranowany kabel instalacyjny kategorii 5E/Class D
• Zaprojektowany dla szybkich protokołów 2.5GBASE-T i 5GBASE-T
• Konstrukcja kabla to F/UTP
• Typ płaszcza: LSOHFR o klasie reakcji na ogień B2ca-s1a,d1,a1
• Żyły kabla wykonane są z wysokiej jakości drutu miedzianego o czystości 99,97 %
• Kabel z łatwością spełnia wymagania międzynarodowych norm ISO/IEC 11801, EN 50173 i ANSI/TIA 568.2-D
• W przypadku CPR (Rozporządzenie UE nr 305/2011) kabel jest testowany przez niezależne laboratorium FORCE CERTIFICATION A/S w systemie oceny właściwości AVCP 1+

Klasyfikacja przeciwpożarowa:

• Klasa reakcji na ogień: B2ca-s1a,d1,a1
• System oceny skuteczności działania: AVCP 1+
• Jednostka notyfikowana: 0200 FORCE CERTIFICATION A/S
• Numer deklaracji właściwości użytkowych: M111-SXKD-5E-FTP-LSOHFR-B2ca-01
• Typ płaszcza: LSOHFR
• Normy dotyczące płaszcza: EN 60332-1-1, EN 60332-1-2, EN 60754-2, EN 61034-1, EN 61034-2, EN 50575

Parametry fizyczne:

• Konstrukcja: F/UTP
• Liczba par w kablu: 4
• Kolory w parach: pomarańczowy, niebieski, zielony, brązowy
• Ekranowanie: wspólna folia ekranująca wokół wszystkich par
• Materiał folii ekranującej: Al/Mylar
• Typ i rozmiar przewodu: drut miedziany ø 0,50 mm ± 0,005 mm (AWG 24)
• Izolacja żył roboczych: HDPE
• Średnica żyły z izolacją: 1,0 mm ± 0,05 mm
• Materiał przewodnika: miedź o czystości 99,97 %
• Grubość płaszcza: 0,65 mm ± 0,05 mm
• Kolor płaszcza: pomarańczowy RAL 2003
• Średnica kabla: 6,2 mm ± 0,5 mm
• Uziemienie: drut miedziany ocynowany ø 0,45 mm ± 0,005 mm
• Masa kabla netto: 46,0 kg/km

Parametry elektryczne:

• NVP 68 %
• Opóźnienie sygnału 535 ns/100 m
• Opóźnienie różnicowe ≤ 45 ns/100 m
• Wytrzymałość dielektryczna 1 kV DC lub 0,7 kV AC przez 1 min, lub 2,5 kV DC lub 1,7 kV AC przez 2 s
• Rezystancja izolacji ≥ 5 000 MΩ x km
• Nierównowaga rezystancji ≤ 2 %

Obsługiwane PoE:

Kable instalacyjne Solarix z klasą odporności ogniowej B2ca-s1,d1,a1 i osłoną LSOHFR spełniają następujące normy:

A) Kwasowość spalin powstałych przy spalaniu
IEC 60754-2: Test on gases evolved during combustion of electric cables - Part 2: Determination of degree of acidity of gases evolved during the combustion of materials taken from electric cables by measuring pH and conductivity PN EN 60754-2: Badanie gazów wydzielających się podczas spalania materiałów pobranych z kabli i przewodów -- Część 2: Oznaczanie kwasowości (przez pomiar pH) i konduktywności

B) Gęstość dymu
IEC 61034-2: Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements PN EN 61034-2: Pomiar gęstości dymu podczas spalania kabli w określonych warunkach - Część 2: Metoda badania i wymagania

C) Niepalność / rozprzestrzenianie się płomienia w jednej izolacji kabla IEC 60332-1-2: Tests on electric and optical fibre cables under fire conditions - Part 1-2: Test for vertical flame propagation for a single insulated wire or cable - Procedure for 1 kW pre-mixed flame PN EN 60332-1-2: Testy kabli elektrycznych światłowodowych w warunkach pożaru - Część 1-2: Test na pionowe rozprzestrzenianie się płomienia po kablu lub przewodach z jednej izolacji - procedura 1 kW

D) Rozporządzenie nr 305/2011 (tzw. CPR)
PN EN 50575:2014 z dodatkiem A1:2016: Kable i przewody elektroenergetyczne, sterownicze i telekomunikacyjne -- Kable i przewody do zastosowań ogólnych w obiektach budowlanych o określonej klasie odporności pożarowej
